苏州悦为净化科技有限公司风淋室核心接线模块与流程

1.电源供电系统

组件：主电源输入，接线要求：接入AC220V/380V（根据设备功率选型），采用RVVP3×2.5mm2以上屏蔽电缆，注意事项：必须配置独立空气开关（带漏电保护）

组件：稳压电源，接线要求：输出DC24V/12V（为PLC、传感器供电），正负极严禁反接?，注意事项：接地端子可靠连接PE线

组件：接地线，接线要求：设备金属外壳与配电箱PE排用≥4mm2黄绿双色线连接，接地电阻≤4Ω?，注意事项：禁止与零线混接！

工作步骤：

配电箱→空气开关→稳压电源→设备主控箱（线色区分：L火线=棕/红，N零线=蓝，PE地线=黄绿）

2.苏州悦为净化科技有限公司风淋室智能控制单元接线

PLC控制器端子分配

端口类型：DI输入点，连接设备：红外传感器、门磁开关，线缆规格：RVVP2×0.75mm2屏蔽线，功能说明：识别人员位置、门状态

端口类型：DO输出点，连接设备：风机继电器、电磁锁，线缆规格：RVVP2×1.0mm2，功能说明：控制吹淋启停、门锁动作

端口类型：AI模拟量，连接设备：压差传感器、风速仪，线缆规格：RVVP3×0.5mm2双绞线，功能说明：监测过滤器堵塞、风量

风淋室触摸屏通讯连接

方式1：RS485总线（ModbusRTU协议）

PLCPortA+→屏A+，A-→A-（终端电阻120Ω）

方式2：以太网（TCP/IP）

超五类屏蔽网线直连PLC网口，IP地址同一网段（如PLC=192.168.1.10，屏=192.168.1.20）

3.感知层设备接线

设备：红外传感器，接线要点：输出信号线接PLCDI点，电源DC24V±10%（避免强光直射，识别距离≥1.2m）

设备：门磁开关，接线要点：输出常闭型（NC）串联接入回路，门开即触发报警

设备：压差传感器，接线要点：输出气管连接过滤器前后，4~20mA信号接PLCAI点（量程0~500Pa）

4.苏州悦为净化科技有限公司风淋室执行机构驱动

设备：风机组，控制逻辑：PLC→中间继电器（线圈DC24V）→交流接触器，接线方案：主电路用4mm2BV线

设备：电磁锁，控制逻辑：双门互锁：内门开时外门强制锁定，接线方案：并联门磁信号到PLC回路

苏州悦为净化科技有限公司主要生产厂家和产品信息如下：

公司名称：苏州悦为净化科技有限公司

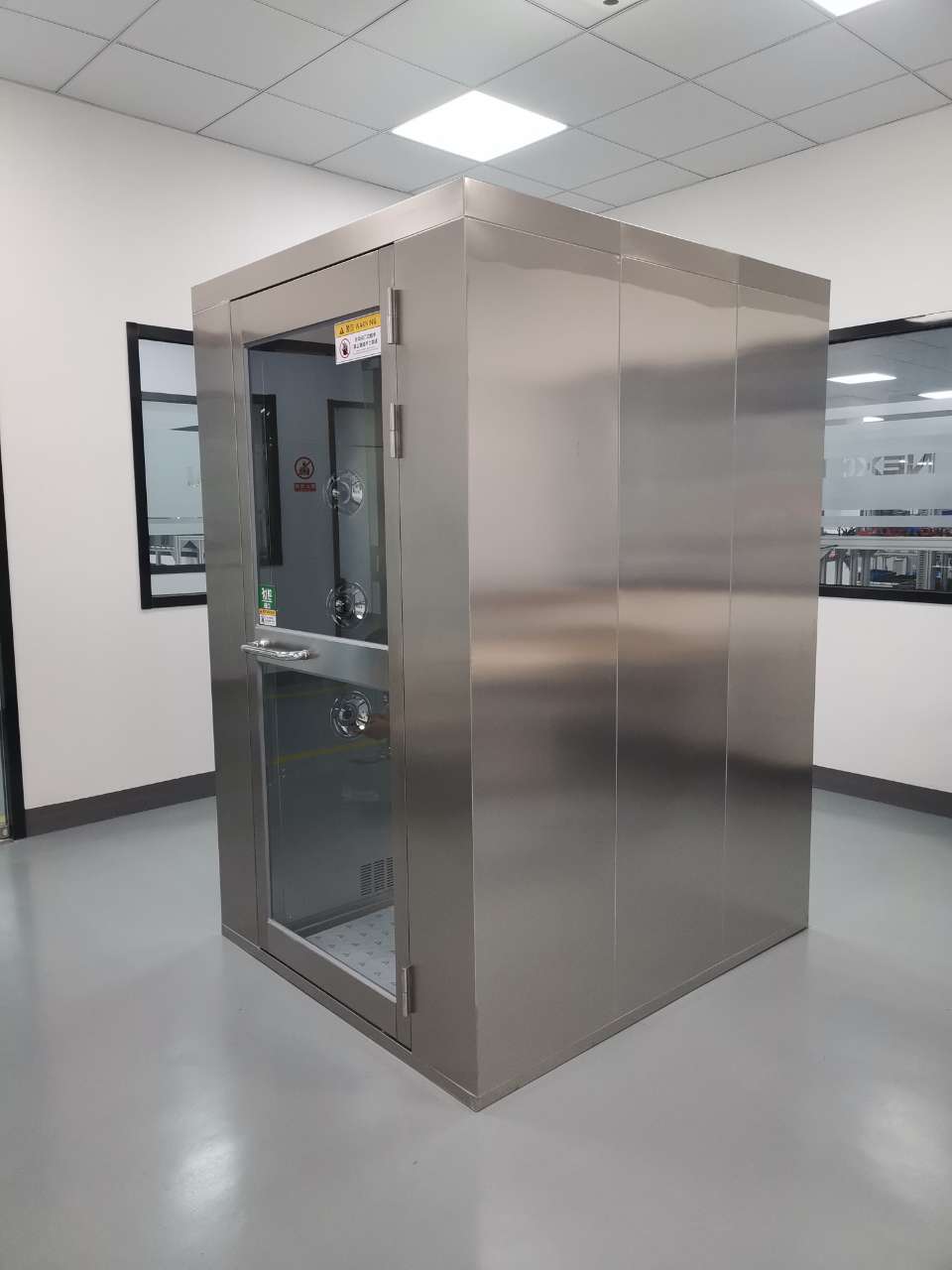

产品类型：不锈钢风淋室、货淋室、卷帘门风淋室、平移门风淋室、不锈钢水池、不锈钢衣柜鞋柜、送风口四件套、传递窗、FFU等，支持非标定制生产！
